En el ámbito de la construcción industrial las instalaciones de carga pesada (como tanques de almacenamiento, maquinaria de planta o silos) necesitan de un cuidado especial al diseñar las cimentaciones.

‍

Estos equipos reúnen fuerzas elevadas en su base; los tanques aplican, sobre todo, cargas estáticas (presión hidrostática, peso propio y contenido), mientras que la maquinaria pesada añade cargas dinámicas y de inercia.

‍

Por este motivo, un programa exhaustivo de evaluación geotécnica es fundamental. Sondeos, ensayos in situ y pruebas de laboratorio son los que determinarán la capacidad portante y admisible del terreno, mientras se calculan los asentamientos que se esperan.

‍

En Integra Cimentaciones enfatizamos la importancia de estos análisis iniciales, ya que es importante garantizar que ni las cargas estáticas ni las dinámicas excedan la resistencia del suelo ni produzcan asentamientos diferenciales que son peligrosos.

‍

Asimismo, cada proyecto tiene que considerar la normativa local aplicable, como el Eurocódigo 7, normas API para tanques o códigos nacionales de construcción, ya que los requerimientos varían dependiendo del emplazamiento.

‍

Factores clave en la evaluación geotécnica de cargas pesadas

‍

En este tipo de proyectos se analizan cuidadosamente las condiciones que tiene el subsuelo para asegurar que el diseño de la cimentación se centre en cumplir con la capacidad admisible y pueda controlar asentamientos diferenciales, ya que estos pueden provocar grietas o daños estructurales importantes.

‍

Por ejemplo, al diseñar tanques metálicos tiende a considerarse una prueba hidrostática inicial (llenado de agua) que precarga el terreno, seguida de la carga operativa permanente del líquido. Si es una maquinaria pesada (prensas, turbinas, compresores, etc.) es importante añadir al análisis las fuerzas cíclicas e inerciales propias de los equipos rotativos.

‍

Ahora bien, la investigación geotécnica revela la estratigrafía real que tiene el sitio, como perforaciones con muestreo, penetrómetros (CPT) y otros ensayos in situ, que permiten estimar la resistencia del suelo.

‍

El subsuelo de base tendría que ser capaz de soportar la carga total. Por eso, en Integra Cimentaciones evaluamos, además, las condiciones particulares como los rellenos, el nivel freático, arcillas blandas y el riesgo sísmico que puedan exigir obras con requisitos especiales.

‍

Gracias a toda esta información es posible definir la cimentación más conveniente, asegurando el alineamiento del equipo y estabilidad.

‍

Métodos de investigación del subsuelo para cargas pesadas

‍

Para poder caracterizar el terreno se utilizan diversas técnicas complementarias. Comparemos las principales:

• Sondeos geotécnicos (SPT, HST, PWS): obtención de muestras de suelo y perfil estratigráfico local. Esta técnica permite un análisis detallado en el laboratorio.


• Penetrómetro estático (CPT): resistencia del suelo (punta y fricción) continua con la profundidad. Es más rápido, ofrece una alta resolución continua y buen detalle de capas, aunque no funciona bien en suelos rocosos o pedregosos.

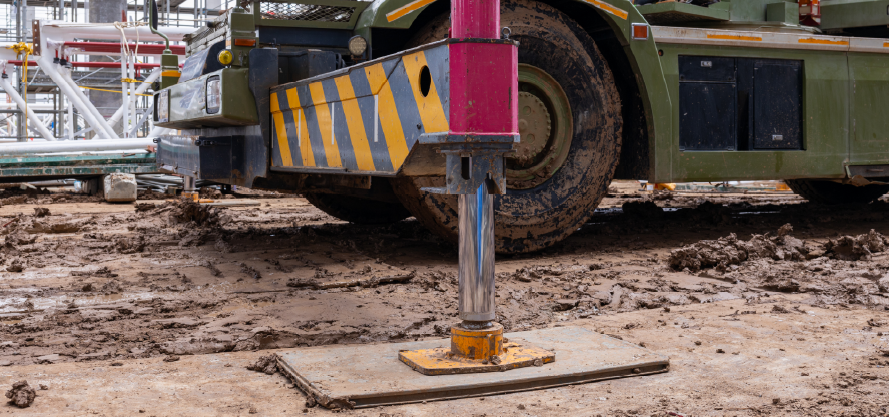

• Ensayos in situ (placa de carga, Vane, DMT, VST): otorga parámetros puntuales: módulo de deformación, cohesión y capacidad real del suelo. Este mide el comportamiento real del terreno con ayuda de equipos especializados y análisis técnico.



Estos métodos ofrecen los datos esenciales para el estudio de suelos: compactación, granulometría, humedad natural, límites de Atterberg, resistencia al corte, entre otros.

‍

Recomendaciones prácticas en el diseño de las cimentaciones

‍

Para lograr estructuras robustas bajo las cargas concentradas es recomendable:

• Realizar un estudio geotécnico completo: aprovecha la información previa y actualízala con exploraciones concretas, como sondeos, CPT, SPT, etc., dependiendo de las cargas proyectadas.


• Distinción de cargas: recuerda que los tanques industriales imponen, más que nada, cargas estáticas (peso propio y de líquidos, incluidas las fases de prueba hidrostática), mientras que la maquinaria pesada agrega impactos, fuerzas dinámicas y efectos de inercia.


• Capacidad portante y asentamientos: calcular la capacidad soportable del suelo con factores de seguridad adecuados, además de diseñar la cimentación para mantener los asentamientos, sobre todo los diferenciales, dentro de los límites permisibles, dependiendo las normas API y Eurocódigos.


• Mejoramiento del terreno: si el suelo natural está debilitado, es mejor planificar las técnicas de mejora, con extracción y relleno con material preciso, compactación superficial o profunda, columnas de grava, pilotes hincados, precarga con drenaje, inyecciones, entre otros. Por ejemplo, en Integra Cimentaciones contemplamos soluciones como columnas de grava o pilas de refuerzo cuando se requieran.


• Trazabilidad y control: etiqueta todas las muestras de inmediato, registra en detalle cada punto de perforación y coordina con detalle el campo con el laboratorio, para así garantizar la validez de los datos. Enfatizamos mantener este control cuidadoso para evitar errores de identificación o contaminación que puedan falsear los resultados.



Un enfoque geotécnico eficiente y realizado desde el inicio reduce los riesgos de fallos en la obra, evita reparaciones costosas o sobrecargas imprevistas. Cuando se consideran todas las variables (capacidad del terreno, cargas, ambiente y normativas) es posible optimizar el diseño de las cimentaciones.
